Schema schematico del principio di funzionamento e funzione dell'elettrovalvola pneumatica
L'elettrovalvola pneumatica è una delle elettrovalvole. Molti amici non conoscono il suo principio quando lo usano. Oggi vi fornirò un'introduzione dettagliata al principio di funzionamento e al diagramma schematico dell'elettrovalvola pneumatica, nonché alla funzione dell'elettrovalvola pneumatica.

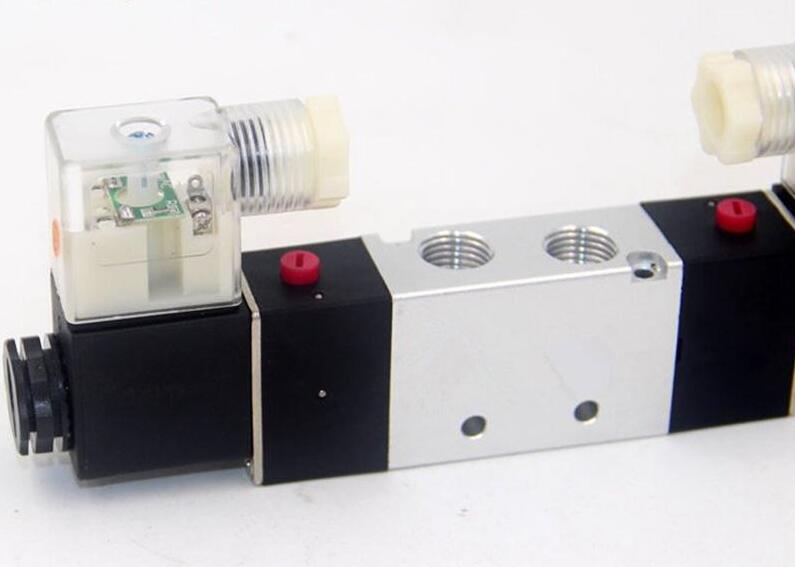

Elettrovalvola pneumatica
L'elettrovalvola è un'apparecchiatura industriale controllata dall'elettromagnetismo. È un elemento base automatico utilizzato per controllare il fluido. Appartiene all'attuatore e l'elettrovalvola pneumatica è una di queste. Controlla il movimento del corpo valvola per bloccare o far fuoriuscire diversi fori di scarico dell'olio. Il foro di ingresso dell'olio è normalmente aperto. L'olio idraulico entrerà in diversi tubi di scarico dell'olio, quindi il pistone del cilindro dell'olio verrà spinto dalla pressione dell'olio nell'elettrovalvola pneumatica, in questo modo il movimento meccanico dell'intera elettrovalvola viene controllato controllando la corrente dell'elettromagnete dell'elettrovalvola pneumatica.

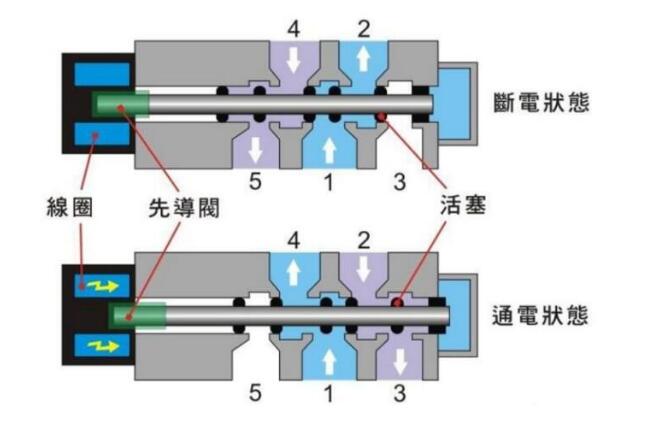

Principio di funzionamento dell'elettrovalvola pneumatica
Ci sono cavità chiuse nell'elettrovalvola pneumatica e i fori passanti sono aperti in diverse posizioni. Ogni foro dell'elettrovalvola pneumatica porta a diversi tubi dell'olio. Al centro della cavità c'è la valvola e ci sono due elettromagneti su entrambi i lati. La bobina magnetica su quale lato eccita il corpo della valvola sarà attratta da quale lato; L'elettrovalvola pneumatica blocca o perde diversi fori di scarico dell'olio controllando il movimento del corpo valvola, mentre il foro di ingresso dell'olio è normalmente aperto e l'olio idraulico entrerà in diversi tubi di scarico dell'olio, quindi il pistone del cilindro dell'olio sarà spinto dalla pressione dell'olio nell'elettrovalvola pneumatica, quindi il movimento meccanico dell'intera elettrovalvola sarà controllato controllando la corrente dell'elettrovalvola.
The working position of the pneumatic solenoid valve (that is, the opening or closing of the solenoid valve) is the position of the valve core of the pneumatic solenoid valve. The electrical conversion module converts the electrical signal into the pneumatic signal, and then the electrical signal input controls the pneumatic output. The solenoid valve executes the release, change or stop of air flow according to the command. Among the solenoid valves, the solenoid control reversing valve is the most important part.
The main working principle of the pneumatic solenoid valve is to use the electromagnetic force generated in the solenoid coil to push the valve core switch to achieve the purpose of air flow reversing. That is, in the pneumatic circuit, the solenoid valve controls the reversing valve, which is used to control the airflow passage to pass through, cut off or change the flow direction of compressed air. Direct acting solenoid valve and pilot solenoid valve are divided according to the push and change mode of the reversing valve in the control part of the solenoid valve. The direct-acting solenoid valve can directly use the electromagnetic force to push the reversing of the valve core, while the pilot solenoid valve uses the pilot air pressure output by the electromagnetic pilot to push the reversing of the valve core.
Function of pneumatic solenoid valve
There are two main functions of pneumatic solenoid valve: one is to muffle the noise, or the sound is too loud when the solenoid valve is exhausted, especially when there are many solenoid valves; Second, it can prevent dust and other fine particles in the environment from entering the solenoid valve, which may cause the movement of the solenoid valve core to be blocked, thus reducing the service life of the solenoid valve.
Pneumatic solenoid valve wiring:
The two phases can be directly connected, and the three phases only need to be connected with the zero line and the live line.
The solenoid valve is used to control the direction of hydraulic flow. The mechanical devices in the factory are generally controlled by hydraulic cylinders, so the solenoid valve will be used.
