Quali sono gli strumenti comuni per i trattori? Qual è il ruolo di ciascuno?
Cruscotto trattore

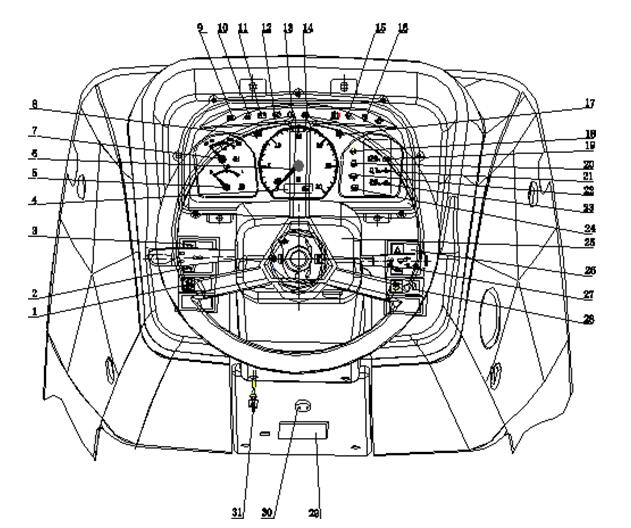

1. Interruttore diagnosi guasti motore 2. Interruttore fari di lavoro anteriori cabina 3. Interruttore luci principali 4. Contaore di lavoro motore 5. Indicatore livello olio 6. Contagiri 7. Indicatore temperatura acqua 8. Indicatore di direzione sinistro 9. Indicatore fari abbaglianti 10. Anteriore 11. Spia di ricarica 12. Spia basso livello olio idraulico 13 Spia bassa pressione aria 14 Indicatore freno di stazionamento 15. Spia luce di lavoro posteriore 16. Indicatore potenza posteriore 17. Indicatore di svolta a destra 18. Indicatore preriscaldamento motore 19. Voltmetro 20. Spia guasto motore 21. Manometro olio motore e spia pressione olio 22. Spia separazione olio motore e acqua 23 Manometro pressione idraulica e spia allarme pressione 24. Spia volume olio 25. Commutatore combinato 26. Interruttore emergenza 27. Interruttore luci di lavoro posteriori 28. Interruttore presa di forza posteriore 29, scatola fusibili 30,presa luce da lavoro 31, presa diagnostica bus motore (Dongchai)
Strumento combinato
Schema dello strumento combinato
1. Contagiri motore
a.Tachimetro: visualizza la velocità del motore, unità: giri/min.
b.Contaore di lavoro: ore di lavoro del motore accumulate per la manutenzione del motore.
c. Velocità PTO: la scala arancione PTO 1000 indica che quando l'indicatore del motore si trova in questa posizione (la velocità è 1864 giri/min), la velocità PTO è 1000 giri/min. La scala verde PTO 540 indica che la velocità dell'albero cardanico è 540 giri/min quando l'indicatore del motore è in questa posizione (la velocità è 1890 giri/min).
2. Indicatore della temperatura dell'acqua
Indicatore temperatura acqua: visualizza la temperatura del liquido di raffreddamento del motore, con un range di 40-120°C.
a. Quando il puntatore indica la zona gialla, la temperatura del liquido di raffreddamento del motore è di 40-60 ° C;
b. Quando il puntatore indica la zona verde, la temperatura del liquido di raffreddamento del motore è di 60-100 ° C;
c. Quando il puntatore indica la zona rossa, la temperatura del liquido di raffreddamento del motore è di 100-120 ° C e la temperatura del liquido di raffreddamento del motore è troppo alta, il motore deve essere arrestato immediatamente per la manutenzione.
3. Indicatore dell'olio

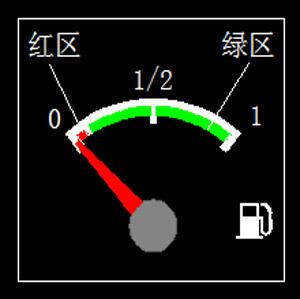

Indicatore livello carburante: mostra la quantità di carburante immagazzinata nel serbatoio.
a.Il puntatore indica l'estrema destra della zona verde e il serbatoio dell'olio è pieno;
b. Con il motore acceso, la lancetta dell'indicatore livello carburante continua a girare verso sinistra e la quantità di carburante continua a diminuire;
c. Quando il puntatore indica l'area rossa, il carburante nel serbatoio è insufficiente e al conducente viene ricordato di fare rifornimento in tempo.
4.voltmetro
Voltmetro: visualizza la tensione dell'impianto elettrico.
a.L'interruttore di avviamento è in posizione "ON" e il display LCD visualizza la tensione della batteria. Se il valore della tensione è inferiore a 12,2 V e il motore non può essere avviato correttamente, significa che la batteria è scarica e deve essere ricaricata in tempo.
b.L'interruttore di avviamento è in posizione "STAR". Dopo aver avviato il motore, il valore della tensione è di circa 13,7 V e contemporaneamente si spegne la spia di allarme di carica della batteria, indicando che il generatore funziona normalmente.
c. Quando il motore funziona normalmente, se la tensione visualizzata è di circa 12,5 V, la spia di allarme di carica della batteria si accende contemporaneamente, il che significa che il generatore o il regolatore è difettoso e deve essere riparato in tempo. Controllare frequentemente la tensione della cinghia dell'alternatore durante l'uso. Se la cinghia è troppo lenta e scivolosa, il generatore non genererà energia sufficiente.
5. Manometro dell'olio motore e spia della pressione dell'olio
Manometro dell'olio motore e spia di allarme della pressione dell'olio: pressione del display digitale: visualizza la pressione dell'olio del sistema di lubrificazione del motore, con un intervallo di 0-1 MPa.
Spia pressione olio: questa spia si accende quando la pressione dell'olio motore è troppo bassa.
un. In marcia "ON", a motore non avviato, il valore della pressione è 0 e la spia di allarme pressione olio è accesa.
b. Dopo l'avvio del motore, viene visualizzata la pressione effettiva dell'olio lubrificante. Quando la pressione dell'olio è normale, la spia di allarme della pressione dell'olio non si accende. Se il valore della pressione è inferiore a 0,1 MPa e la spia di allarme della pressione dell'olio è sempre accesa, significa che la pressione dell'olio motore è bassa e il motore deve essere spento immediatamente per la manutenzione.
c. Quando la pressione è superiore a 0,8 MPa e la spia di allarme della pressione dell'olio è sempre accesa, indica che la pressione dell'olio motore è alta. Il motore, il sensore e il circuito devono essere riparati.
manometro dell'olio di lavoro 6.PTO e spia di pressione
Manometro dell'olio di lavoro della presa di forza e spia di allarme della pressione: pressione del display digitale: visualizza la pressione dell'olio di lavoro del sistema idraulico di potenza in uscita, con un intervallo di 0-4,0 MPa.
Spia di allarme pressione olio: è sempre accesa quando la pressione dell'olio della tubazione della presa di forza è inferiore a 1,2 MPa o superiore a 2,3 MPa; Quando il sensore di pressione dell'olio idraulico ha un circuito aperto o un guasto di cortocircuito, la spia lampeggerà.
un. Quando l'interruttore è in posizione "ON", quando il motore non è avviato e l'interruttore della presa di forza è in circuito aperto, il valore della pressione dell'olio viene visualizzato come 0.
b. Dopo l'avviamento del motore, quando l'interruttore della presa di forza posteriore è chiuso, la spia PTO sullo strumento è accesa, indicando che l'elettrovalvola idraulica PTO è eccitata. In questo momento, l'indicatore mostra la pressione dell'olio della tubazione idraulica della presa di forza. Al minimo, la pressione è di circa 0,8 MPa e la spia di allarme della pressione dell'olio è accesa. Quando l'albero della presa di forza raggiunge la velocità nominale o superiore, la pressione dell'olio deve essere compresa tra 1,6 e 2,0 MPa; Se la pressione dell'olio è inferiore a 1,6 MPa o superiore a 2,0 MPa, è vietato utilizzare normalmente la potenza erogata. Può essere utilizzato solo dopo il controllo e la risoluzione dei problemi, altrimenti i componenti della trasmissione verranno danneggiati.
7.Indicatore luce abbagliante (blu)
Quando la lampada è accesa, indica che il proiettore è abbagliante.
8. Indicatore luce di lavoro anteriore cabina (giallo)
Quando l'interruttore della luce di lavoro anteriore della cabina è in posizione "ON", la luce sarà accesa.
9. Spia di carica della batteria (rossa)
Dopo che il motore è stato avviato, la luce si accende e si spegne, indicando che il generatore funziona normalmente. Se la spia rimane accesa, indica che c'è un guasto nel circuito di carica o nel generatore, che deve essere riparato.
10. Indicatore di svolta a sinistra (verde)
Quando il trattore svolta a sinistra, tirare indietro la maniglia sinistra dell'interruttore combinato e la luce dello sterzo e la spia sul lato sinistro del trattore lampeggeranno.
11. Indicatore di svolta a destra (verde)
Quando il trattore gira a destra, spingere in avanti la maniglia sinistra dell'interruttore combinato e la luce dello sterzo e la spia sul lato destro del trattore lampeggeranno.
12. Spia preriscaldo motore (gialla)
Quando la spia è accesa, indica che il riscaldatore della presa d'aria per l'avviamento a freddo del motore è acceso e il processo di preriscaldamento è controllato automaticamente dalla centralina del motore.
13.Spia guasto motore (arancione)
Quando la spia è accesa, indica che il sistema di controllo elettronico del motore ha un guasto e il motore deve essere riparato dal personale di manutenzione professionale del produttore del motore o dal produttore del motore.
14. Spia allarme separazione olio-acqua (rossa, per rifornimento)
Quando la spia è accesa, significa che il separatore acqua carburante del motore diesel contiene molta acqua e l'acqua nella coppa dell'acqua all'estremità inferiore del separatore acqua carburante deve essere scaricata
15.Indicatore allarme carburante (giallo)
Quando la lancetta dell'indicatore del livello del carburante indica la zona rossa, la spia di allarme si accenderà contemporaneamente, indicando che il carburante nel serbatoio è insufficiente e deve essere rifornito in tempo. Quando il sensore del carburante ha un circuito aperto o un guasto di cortocircuito, la spia di allarme lampeggerà. Si prega di ripararlo in tempo.
16.Spia livello liquido freni (rossa)
Quando la spia è accesa, indica che il livello del liquido dei freni nel serbatoio dell'olio del freno di servizio è troppo basso. Si prega di controllare l'impianto frenante per eventuali perdite e aggiungere lo stesso tipo di liquido dei freni alla linea di scala sul serbatoio dell'olio.
17. Indicatore di allarme pressione aria (rosso)
Quando la spia è accesa, indica che la pressione dell'aria nel serbatoio dell'aria è inferiore a 0,39 MPa. Si prega di controllare il circuito del freno pneumatico.
18.Indicatore freno di stazionamento (rosso)
Quando la maniglia del freno di stazionamento è tirata verso l'alto e nel freno di stazionamento, la spia si accenderà, indicando che il trattore è nello stato del freno di stazionamento
19. Indicatore faro di lavoro posteriore (giallo)
Premere l'interruttore della luce di lavoro posteriore, la spia si accende e la luce di lavoro posteriore nella cabina del trattore è accesa.
20.Indicatore presa di forza (giallo)
Quando l'interruttore della presa di forza posteriore è acceso, la spia è accesa, indicando che l'elettrovalvola della presa di forza posteriore è eccitata
21. Spia allarme filtro olio (rossa) (funzione opzionale)
Questa spia è accesa, indicando che il filtro dell'olio ad alta pressione del sistema di sollevamento idraulico è bloccato. Si prega di ripararlo in tempo.
